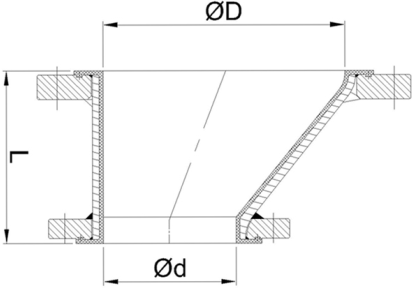

Size(mm) | L (mm) | ∅D×∅d (mm) | ∅D×∅d (mm) | Material | Tolerance (mm) | ||
DN | JIS 10K | PFA | PTFE | PFA | PTFE | ||
20×15 | 20A×15A | 100 | 20×15 | 20×15 | √ | √ | ±1.5 |
25×15 | 25A×15A | 100 | 25×15 | 25×15 | √ | √ | ±1.5 |
25×20 | 25A×20A | 100 | 25×20 | 25×20 | √ | √ | ±1.5 |
40×20 | 40A×20A | 100 | 40×20 | 40×20 | √ | √ | ±1.5 |
40×25 | 40A×25A | 100 | 40×25 | 40×25 | √ | √ | ±1.5 |
50×20 | 50A×20A | 127 | 50×20 | 50×20 | √ | √ | ±1.5 |
50×25 | 50A×25A | 127 | 50×25 | 50×25 | √ | √ | ±1.5 |
50×40 | 50A×40A | 127 | 50×40 | 50×40 | √ | √ | ±1.5 |
65×50 | 65A×50A | 127 | 60×50 | 60×50 | √ | √ | ±2 |
80×50 | 80A×50A | 152 | 72×50 | 72×50 | √ | √ | ±2 |
100×50 | 100A×50A | 152 | 91×50 | 91×50 | √ | √ | ±2 |
100×65 | 100A×65A | 152 | 91×60 | 91×60 | √ | √ | ±2 |
100×80 | 100A×80A | 152 | 91×72 | 91×72 | √ | √ | ±2 |
125×80 | 125A×80A | 194 | 114×72 | 114×72 | √ | √ | ±2 |
125×100 | 125A×100A | 194 | 114×91 | 114×91 | √ | √ | ±2 |
150×80 | 150A×80A | 200 | 140×72 | 140×72 | √ | √ | ±2 |
150×100 | 150A×100A | 200 | 140×91 | 140×91 | √ | √ | ±2 |
200×100 | 200A×100A | 200 | 194×91 | 194×91 | √ | √ | ±2 |
200×150 | 200A×150A | 200 | 194×140 | 194×140 | √ | √ | ±2 |
250×150 | 250A×150A | 250 | 245×140 | 245×140 | √ | √ | ±2 |
250×200 | 250A×200A | 250 | 245×194 | 245×194 | √ | √ | ±2 |
300×200 | 300A×200A | 300 | 296×194 | 296×194 | √ | √ | ±3 |
300×250 | 300A×250A | 300 | 296×245 | 296×245 | √ | √ | ±3 |
350×250 | 350A×250A | 350 | 340×245 | 340×245 | √ | √ | ±3 |
350×300 | 350A×300A | 350 | 340×296 | 340×296 | √ | √ | ±3 |
400×300 | 400A×300A | 400 | 390×296 | 390×296 | √ | √ | ±3 |
400×350 | 400A×350A | 400 | 390×340 | 390×340 | √ | √ | ±3 |
450×350 | 450A×350A | 450 | 435×340 | 435×340 | √ | √ | ±3 |
450×400 | 450A×400A | 450 | 435×390 | 435×390 | √ | √ | ±3 |
500×400 | 500A×400A | 500 | 485×390 | 485×390 | √ | √ | ±3 |
500×450 | 500A×450A | 500 | 485×435 | 485×435 | √ | √ | ±3 |
