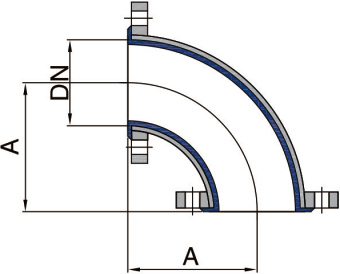

Nominal Diameter | 90°Elbow A | Tee L | Stone H | 45° Elbow B | Instrument tee C | |
25 | 100 | 220 | 220 | 55 | 100 | |
32 | 100 | 220 | 220 | 55 | 110 | |
40 | 120 | 250 | 250 | 65 | 120 | |
50 | 130 | 250 | 250 | 65 | 120 | |
65 | 130 | 280 | 280 | 75 | 130 | |
80 | 130 | 280 | 280 | 75 | 140 | |
100 | 160 | 320 | 320 | 90 | 150 | |
125 | 190 | 350 | 350 | 100 | 170 | |
150 | 235 | 400 | 400 | 115 | 180 | |
200 | 310 | 480 | 480 | 140 | 210 | |
250 | 385 | 550 | 550 | 165 | 240 | |
300 | 460 | 310 | 630 | 630 | 190 | 280 |
350 | 535 | 360 | 680 | 680 | 215 | 310 |
400 | 610 | 410 | 750 | 750 | 240 | 340 |
450 | 460 | 820 | 820 | 280 | 370 | |
500 | 510 | 900 | 900 | 320 | 410 | |
600 | 610 | 1020 | 1020 | 380 | 470 | |
700 | 710 | 1150 | 1150 | 440 | 510 | |
800 | 810 | 1280 | 1280 | 500 | 560 | |
900 | 910 | 1380 | 1380 | 570 | 610 | |
1000 | 1020 | 1550 | 1550 | 630 | 680 |
