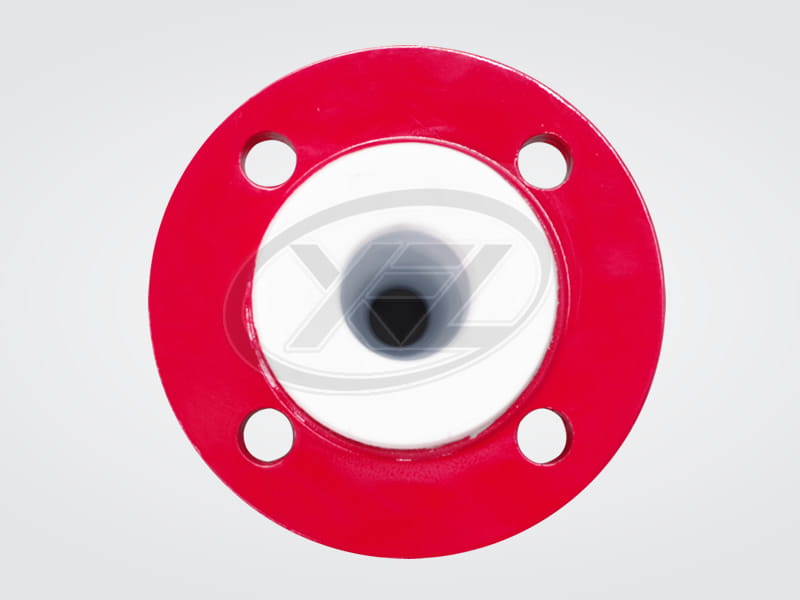

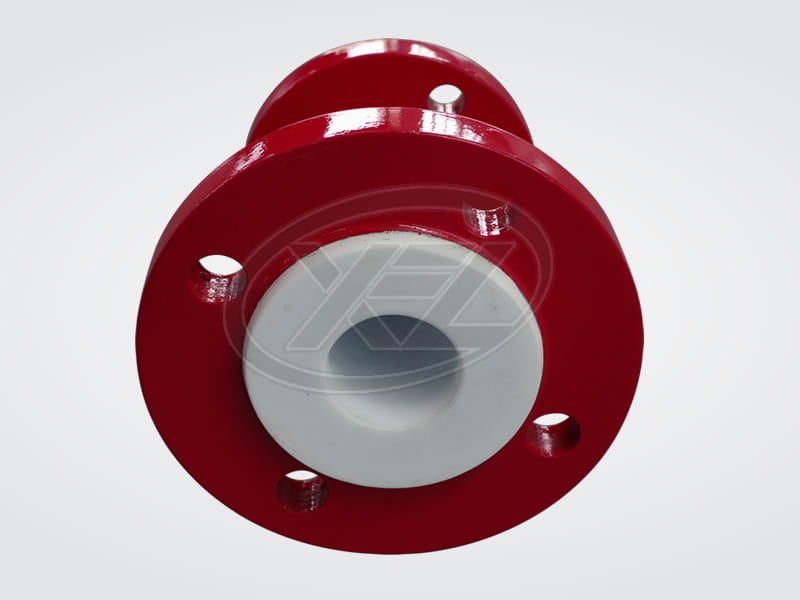

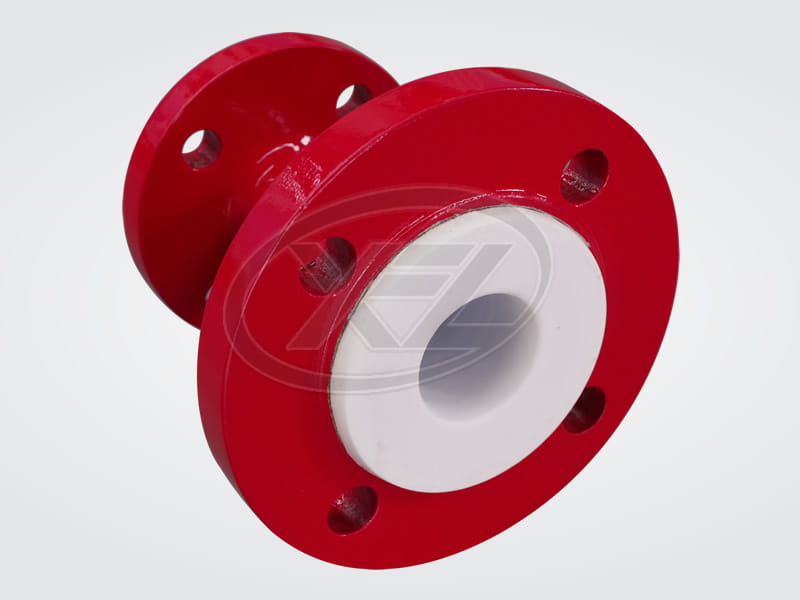

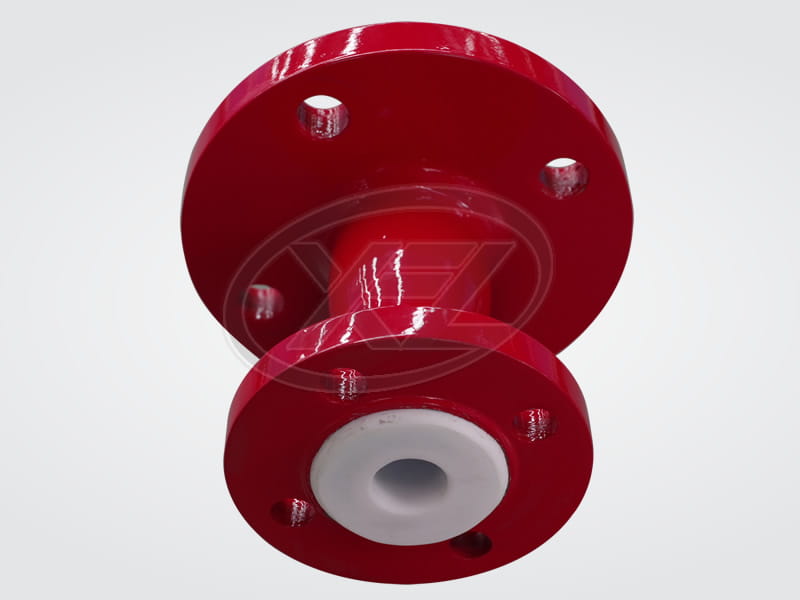

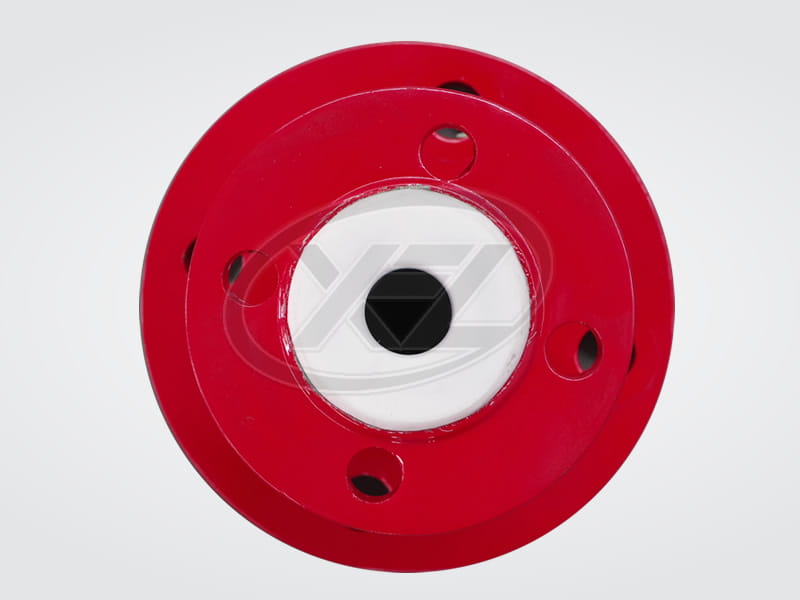

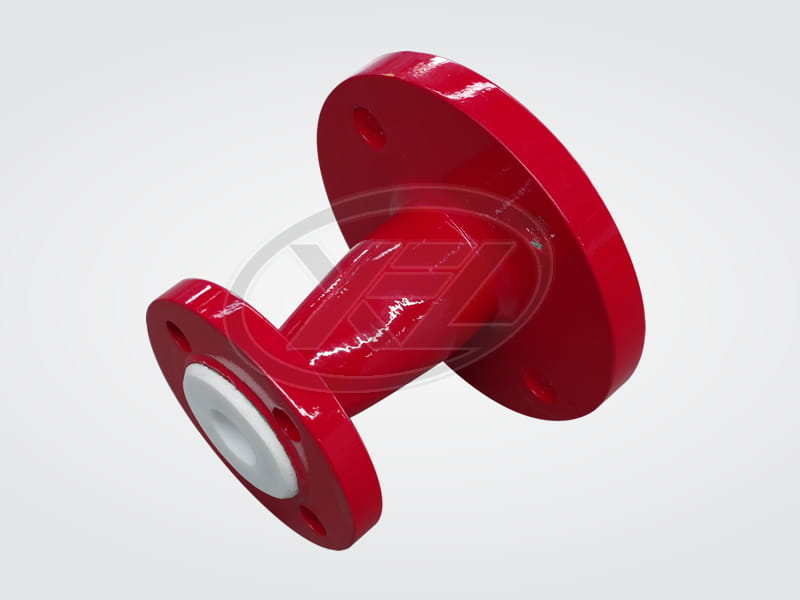

Concentric Reducer

Size(mm)		L (mm)	∅D×∅d (mm)	∅D×∅d (mm)	Material		Tolerance (mm)
DN	JIS 10K	L (mm)	PFA	PTFE	PFA	PTFE	Tolerance (mm)
20×15	20A×15A	100	20×15	20×15	√	√	±1.5
25×15	25A×15A	100	25×15	25×15	√	√	±1.5
25×20	25A×20A	100	25×20	25×20	√	√	±1.5
40×20	40A×20A	100	40×20	40×20	√	√	±1.5
40×25	40A×25A	100	40×25	40×25	√	√	±1.5
50×20	50A×20A	127	50×20	50×20	√	√	±1.5
50×25	50A×25A	127	50×25	50×25	√	√	±1.5
50×40	50A×40A	127	50×40	50×40	√	√	±1.5
65×50	65A×50A	127	60×50	60×50	√	√	±2
80×50	80A×50A	152	72×50	72×50	√	√	±2
100×50	100A×50A	152	91×50	91×50	√	√	±2
100×65	100A×65A	152	91×60	91×60	√	√	±2
100×80	100A×80A	152	91×72	91×72	√	√	±2
125×80	125A×80A	194	114×72	114×72	√	√	±2
125×100	125A×100A	194	114×91	114×91	√	√	±2
150×80	150A×80A	200	140×72	140×72	√	√	±2
150×100	150A×100A	200	140×91	140×91	√	√	±2
200×100	200A×100A	200	194×91	194×91	√	√	±2
200×150	200A×150A	200	194×140	194×140	√	√	±2
250×150	250A×150A	250	245×140	245×140	√	√	±2
250×200	250A×200A	250	245×194	245×194	√	√	±2
300×200	300A×200A	300	296×194	296×194	√	√	±3
300×250	300A×250A	300	296×245	296×245	√	√	±3
350×250	350A×250A	350	340×245	340×245	√	√	±3
350×300	350A×300A	350	340×296	340×296	√	√	±3
400×300	400A×300A	400	390×296	390×296	√	√	±3
400×350	400A×350A	400	390×340	390×340	√	√	±3
450×350	450A×350A	450	435×340	435×340	√	√	±3
450×400	450A×400A	450	435×390	435×390	√	√	±3
500×400	500A×400A	500	485×390	485×390	√	√	±3
500×450	500A×450A	500	485×435	485×435	√	√	±3
